弯头长度是怎么计算的

更新时间:2022-03-22 17:45 作者:本站 来源:本站  浏览量:727

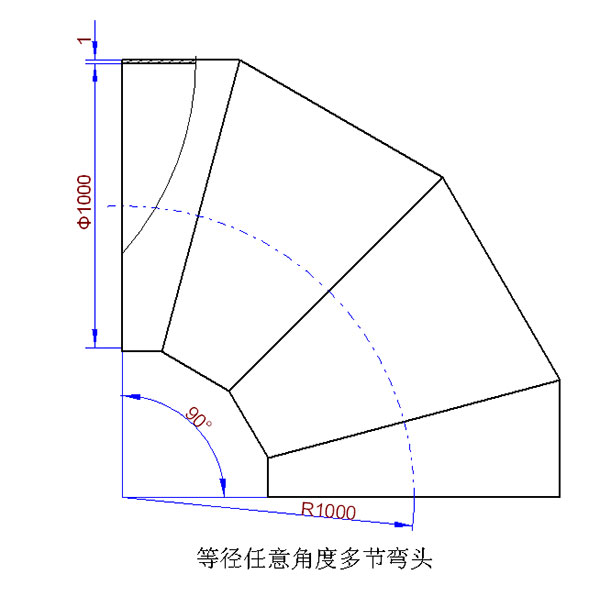

90°弯头长度计算方法如下:
(1)弯头长度=周长÷360×弯头度数+1;
(2)周长L=2R;
(3) 半径R=外径×弯曲倍数。

1、1.5倍弯头中心高=通径*1.524,其实就是通径*倍数,将得出的结果的小数点后面的数字四舍五入取整数,如219的通径是200,中心高即为200*1.524=304.8,取305;又如114的通径为100,中心高即为100*1.524=152.4,取152。
(适用于DN100 及以上弯头曲率半径的算法  方便快捷计算)。
2、 戳高=中心高 弯头的半径,如1.5倍直径219的弯头的戳高=305 219/2=305 109.5=414.5
3、外弧长度=(中心高 半径)*3.14*2/360*度数,即(戳高)*3.14*2/360*度数,由此可以推算出90度弯头的外弧长度=戳高*3.14/2
4、内弧长度=(中心高-半径)*3.14*2/360*度数
5、弯头的下料长度=弯头中心高*3.14/2*弯头外径/管材直径 (管材壁厚*3) 加工余量,如用180*8的管子下料,推制273的弯头,用以上公式可以算出,下料长度=381*1.57*273/180 24=931.22mm 加工余量
